Das Grundprinzip und die Art des Blechbiegens

Biegen von Blechen ist der Vorgang zur Änderung des Materialblech- oder Plattenwinkels.Zum Beispiel das Blech zum V-Typ oder U-Typ biegen.

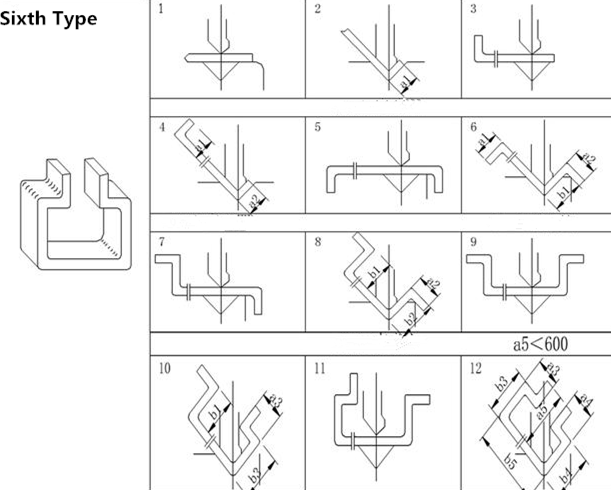

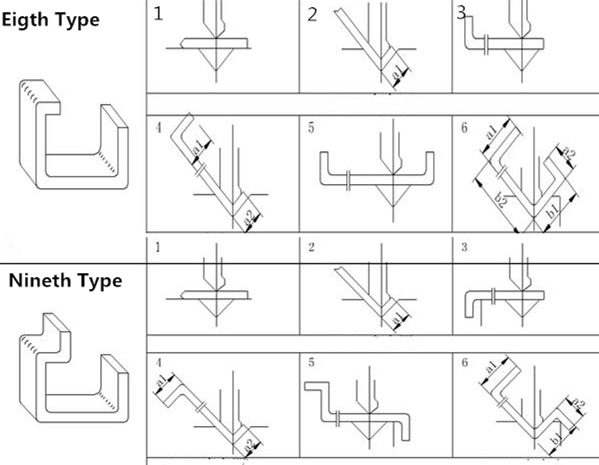

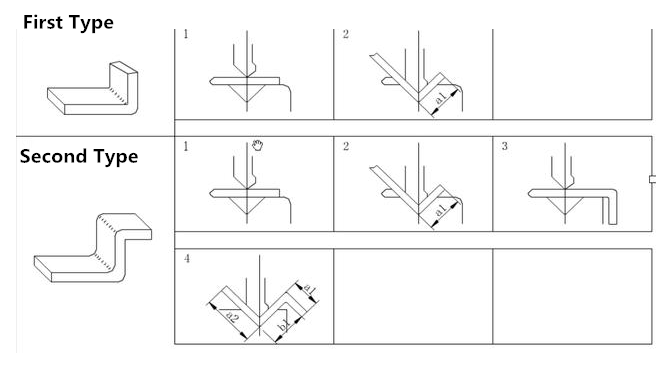

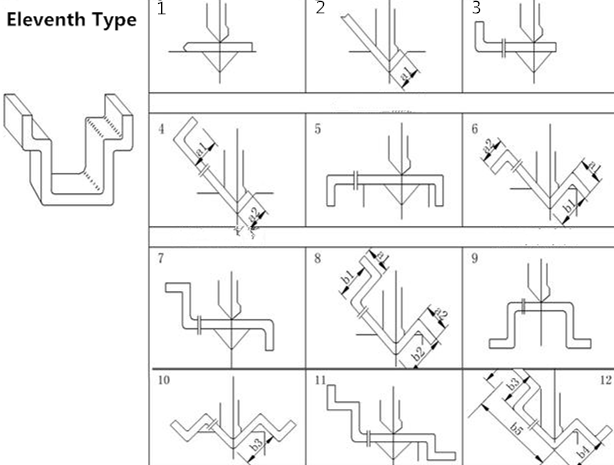

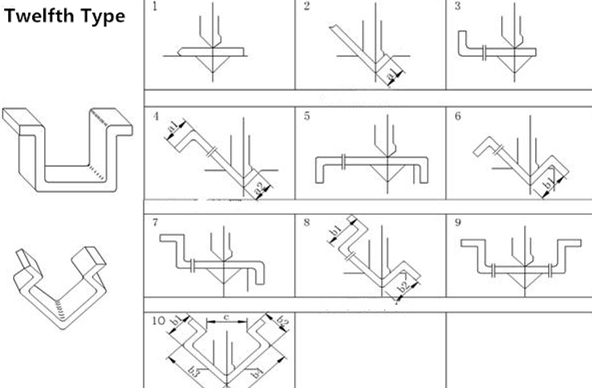

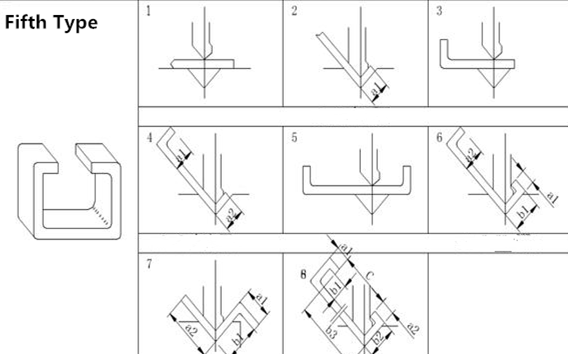

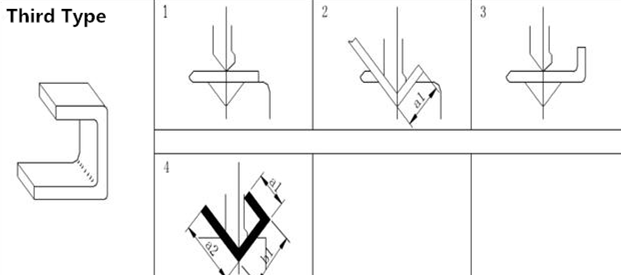

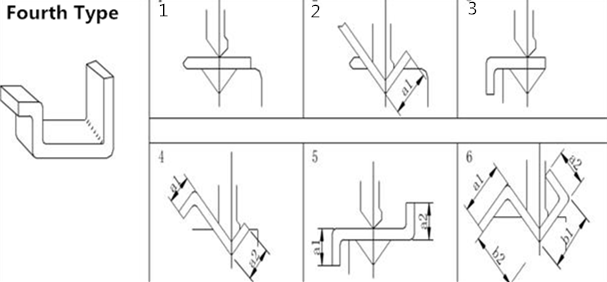

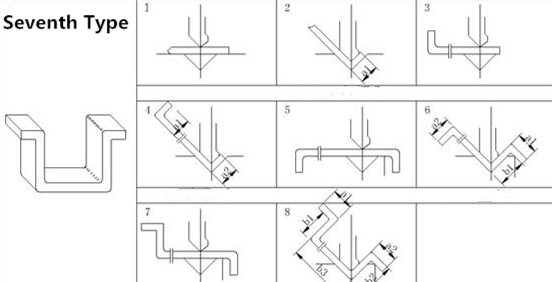

Nachfolgend finden Sie verschiedene Arten des Biegens.

Am Beispiel der Biegeverformung eines V-förmigen Blechs ist der Prozess wie folgt

1. Der Stempel bewegt sich in Kontakt mit dem Blechmaterial, und das Biegemoment wird aufgrund der unterschiedlichen Kontaktkraftpunkte der konvexen und konkaven Form erzeugt, und die elastische Verformung tritt unter dem Biegemoment auf Biegung entsteht.

2. Während der Stempel weiterläuft, kommen Rohling und Matrize nach und nach ineinandero Kontakt, so dass der Biegeradius und der Biegearm verkleinert werden und der Kontaktpunkt zwischen Rohling und Matrize von der Schulter der Matrize zur Matrize wandert zwei schräge Flächen der Matrize (die plastische Verformung beginnt)

3. Während sich der Stempel weiter senkt, berühren die Enden des Rohlings die konvexe Abschrägung und beginnen sich zu biegen (Rückbiegephase).

4. Während der Abflachungsphase wird das Blech zwischen Stempel und Matrize abgeflacht, wenn der Spalt zwischen Stempel und Matrize kleiner wird

5. In der Kalibrierungsphase, wenn der Hub beendet ist, wird das Blech kalibriert, sodass die rechtwinklige Kante und der Stempel zusammengefügt werden, um die gewünschte Form zu bilden.
