Einführung in den Stanzprozess

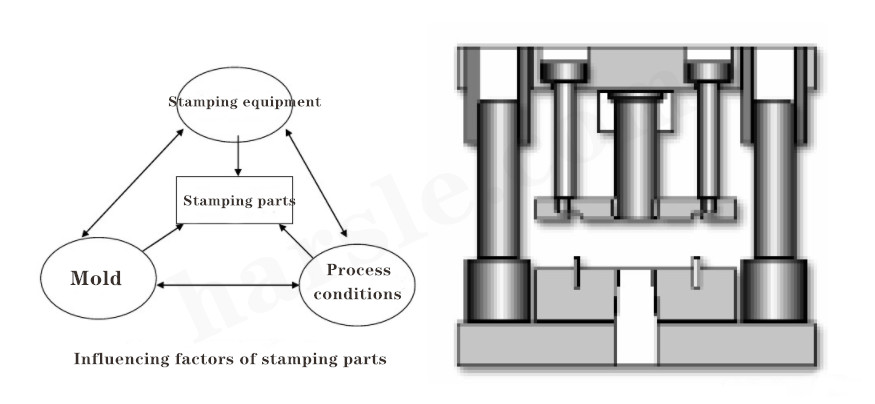

● Was ist Stanzen.

Kaltpräge: Es bedeutet, bei normaler Temperatur, Druck auf das Material unter Verwendung einer Form auf der Presse montiert ist, um eine Trennung oder eine plastische Verformung, wodurch ein Druckverarbeitungsverfahren für die benötigten Teile erreicht wird.

● Stamping Verarbeitungseigenschaften.

⑴ ein Werkstück mit einer komplizierten Form schwierig, aber durch andere Verarbeitungsverfahren zur Maschine kann durch ein Stanzverfahren erhalten werden. Wie dünne Schalenteile etc. Die Maßgenauigkeit des Präge wird durch die Form gewährleistet. Daher ist die Größe stabil und die Austauschbarkeit ist gut.

⑵ Hohe Nutzung von Materialien, das geringe Gewicht des Werkstücks, eine gute Steifigkeit, hohe Festigkeit, weniger Energieverbrauch während des Stanzprozesses. Daher sind die Kosten des Werkstücks niedriger.

⑶ Einfach zu bedienen, niedrige Arbeitsintensität, einfache Maschinen und Automatisierung zu realisieren, hohe Produktivität.

Die Formstruktur ⑷ in Stanzverarbeitung verwendet wird im allgemeinen kompliziert, langen Produktionszyklus, höhere Kosten. Daher wird der Stanzvorgang in Einzel- und Kleinserienfertigung beschränkt. Der Stanzprozess wird hauptsächlich für die Massenproduktion verwendet.

● Einstufung des Stanzprozesses.

Kaltprägen ist in zwei Kategorien unterteilt: Trennungsprozess und den Umformprozess.

⑴ Das Trennverfahren ist: die Metallplatte getrennt nach einer bestimmten Konturlinie und dann einen Stanzteil mit einer bestimmten Form, die Größe und die Schnittfläche Qualität erhalten. Trennverfahren Punkte: Stanzen, Lochen, abgeschnitten, Trimmen usw.

⑵ Der Umformprozess der Prozess der Stanzteile ist, ist die Prämisse der plastischen Verformung, daß der Rohling nicht bricht, um dadurch eine bestimmte Form Größe zu erhalten. Der Umformprozess wird in Zeichnung unterteilt, Bördeln, Shaping, Flip Loch, Biegen usw.

● Einführung in die Stanz-Ausrüstung

Stanz-Ausrüstung Klassifizierung

Nach der Art der Kraft, die den Schieber antreibt:

⑴ Mechanische Presse: Die meisten benutzt, hohe Geschwindigkeit, mit kurzem Hub.

⑵ Hydraulische Presse: häufig verwendet, langsame Geschwindigkeit, langer Hub.

⑶ Pneumatische Presse: nicht verwendet.

● Nach der Anzahl der Stempel Schieber:

⑴ Einzel Aktion Presse: eine Presse mit nur einem Schieber.

⑵ Doppelt wirkende Presse: zwei Schieber, innere und äußere, ist der äußere Schieber zum Stanzen verwendet wird, und der innere Schieber dient zum Strecken, die auch als Reckpresse bekannt.

⑶ Drei-action press: In ein Luftkissen auf den Arbeitstisch der doppelt wirkenden Streckmaschine, und das Luftpolster teilweise gestreckt werden kann.

● Je nach Art des Antriebs Slider-Mechanismus:

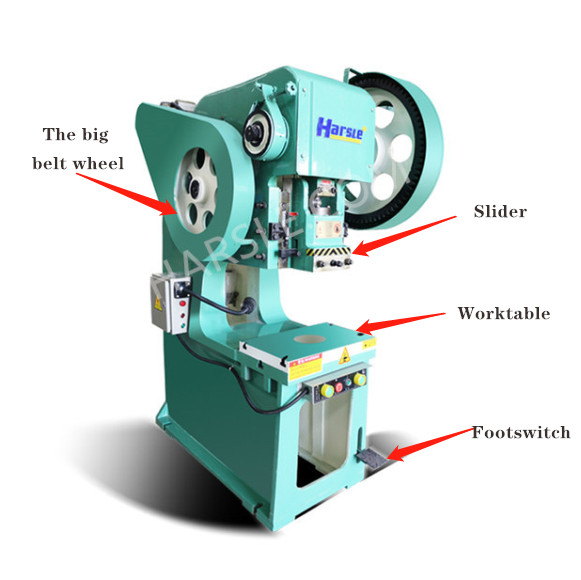

⑴ Crank-Typ: Der Motor treibt die Kurbelwelle zu drehen, über die Riemenscheibe und das Zahnrad, die Kurbelwelle treibt der Schieber hin- und herbewegt, nach oben und unten entlang der Führungsschiene durch die Verbindungsstange und treibt den Prägestempel durchzuführen.

⑵ Reibungstyp: Die Bewegung und Leistung von dem Motor zu dem Schwungrad durch die Reibungsantriebsriemen übertragen wird.

⑶ Elbow Presse:

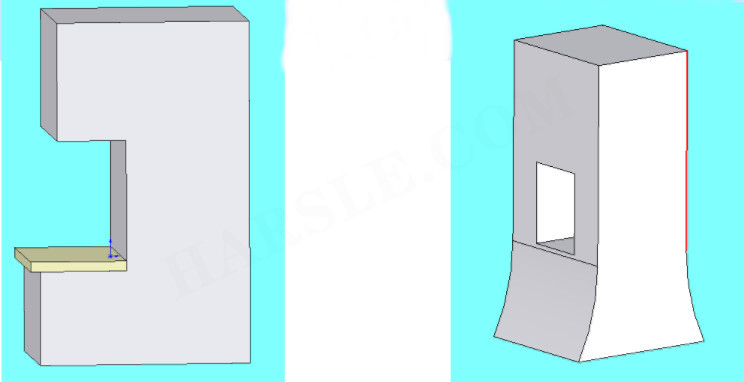

● Nach der Maschinenstruktur:

⑴ Öffnen Presse: Das Bett ist C-förmig und der Werktisch ist auf drei Seiten für einfache Fütterung offen. Schlechte Steifigkeit für kleine Pressen unter 1000 kN.

⑵ Geschlossen Presse: das Bett nach links geschlossen und rechts, nur die Vorder- und Rückseiten offen sind, die Steifigkeit ist gut, die Präzision ist hoch, die meisten großen und mittelgroßen Maschinen über 1000 KN Verwendung Pressen geschlossen.
