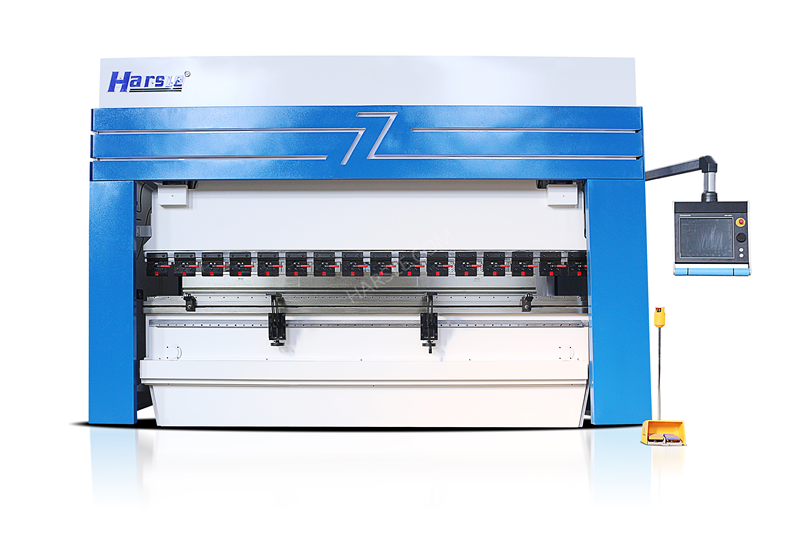

CNC hydraulische Abkantpresse

  Allgemeine Charakteristiken

  . Präzise Positionierung und Wiederholgenauigkeit synchronisierter CNC-Abkantpressen, erreicht durch Synchronisation der Hydraulikzylinder mit fortschrittlicher CN-Steuerung von Proportionalventilen und Verwendung optischer Linearmaßstäbe.

  . Kalibrierung von Zylinderachsen und Hinteranschlagachsen, durch automatische Indexierung beim Maschinenstart gewartet.

  . Berechnung und Durchführung unten stehender Einrichtungen nach Eingabe des Datums wie Materialstärke, Biegelänge, Werkzeugdetails in die CNC-Einheit.

-Bestimmung der für den Biegungshub erforderlichen Biegekraft.

  Interferenzen zwischen Maschine, Werkzeug und Bauteil vor und nach jeder Biegung in der grafischen Anzeige.

-visuelle Inspektion möglicher Interferenzen zwischen Maschine, Werkzeug und Bauteil vor und nach jeder Kurve in der grafischen Anzeige

-Bestimmung der praktischen Biegefolge

-Berechnung des unteren Totpunkts für genauen Biegewinkel und oberen Totpunkt

Speicherung und Abruf von Teileprogrammen

Speicherung und Rückruf von Biegewerkzeugen

-Programmierung der Biegegeschwindigkeiten

-Auswahl von manuellen, halbautomatischen oder automatischen Arbeitsmodi

Kippen des oberen Trägers für konisches Biegen

  . Geschweißte Stahlkonstruktion aus Monoblockrahmen für minimale Durchbiegung während des Betriebs

  . Biegung durch Abwärtsstrahlen

  . Zylinder aus hochwertigem Schmiedestahl und präzise geschliffen

  . Kolben gehärtet, verchromt und präzise geschliffen.

  . Gehärtete Stößelführungen mit reibungsarmem und verschleißfestem Material und optimalen Schmiernuten.

  . Vollelektronische Synchronisation mit Proportionalventiltechnologie, die durch ständige Überwachung und Korrektur der Strahlparallelität durch ein CNC-System maximale Biegegenauigkeit und Wiederholgenauigkeit gewährleistet

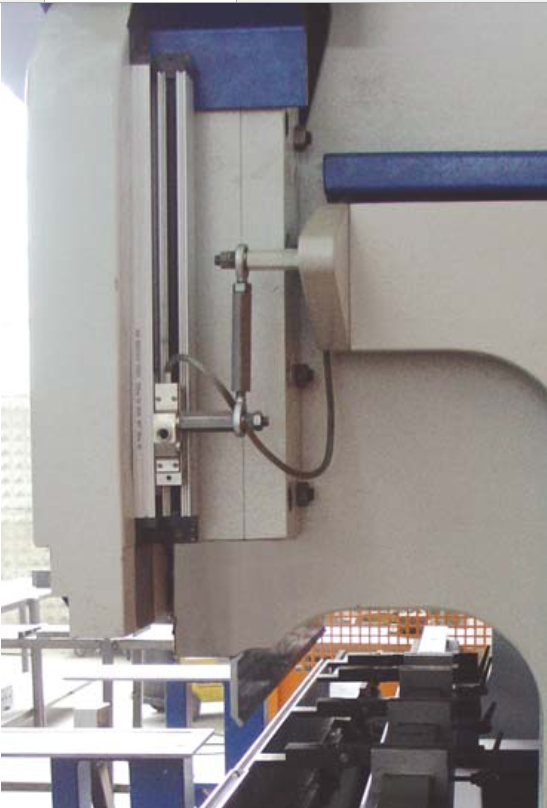

  . Messung der Hubtiefe durch hochpräzise lineare Skalen

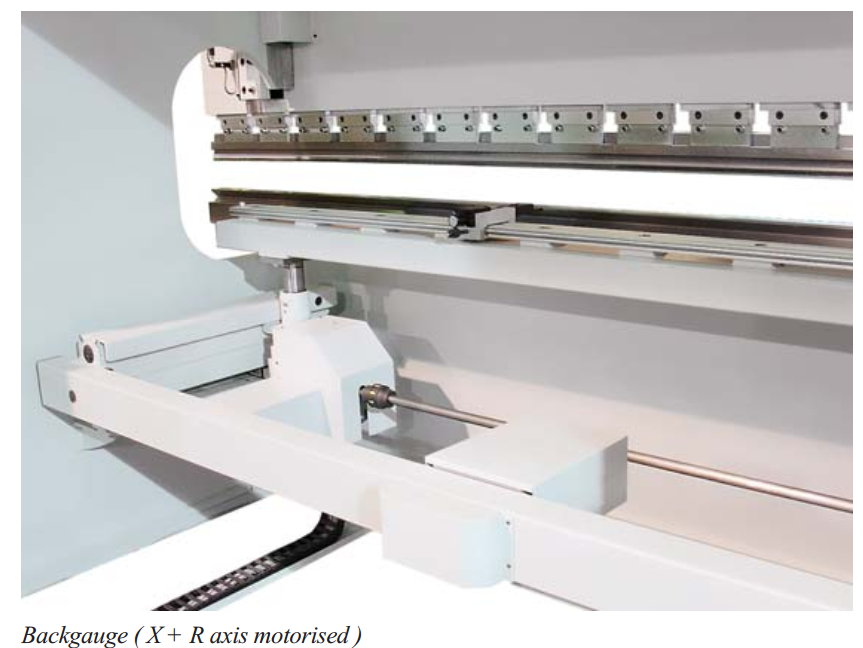

  . CNC-gesteuerter Hinteranschlag mit Kugelumlaufspindel, Kugelführungen und AC-Servomotoren.

  . Kompakte hoerbiger Hydraulikblöcke.

  SPS-basiertes, kompaktes und zuverlässiges elektrisches System mit belüftetem Schaltschrank.

Standard Ausrüstung

  . Steuerung der folgenden 3 Achsen: Y1; Y2: X

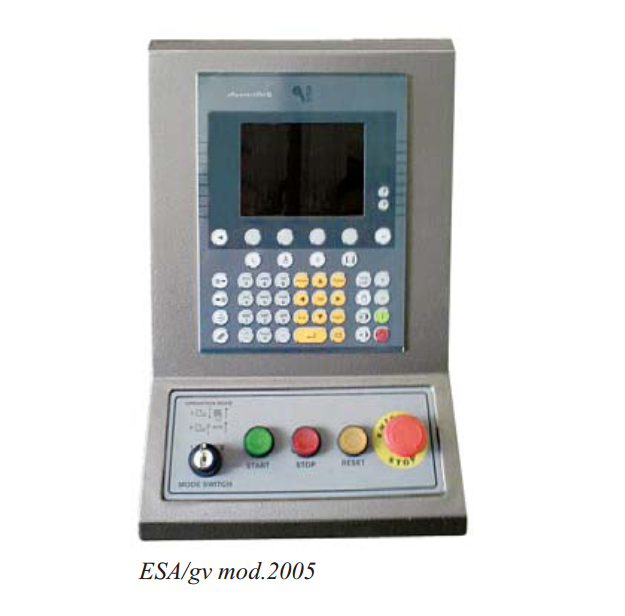

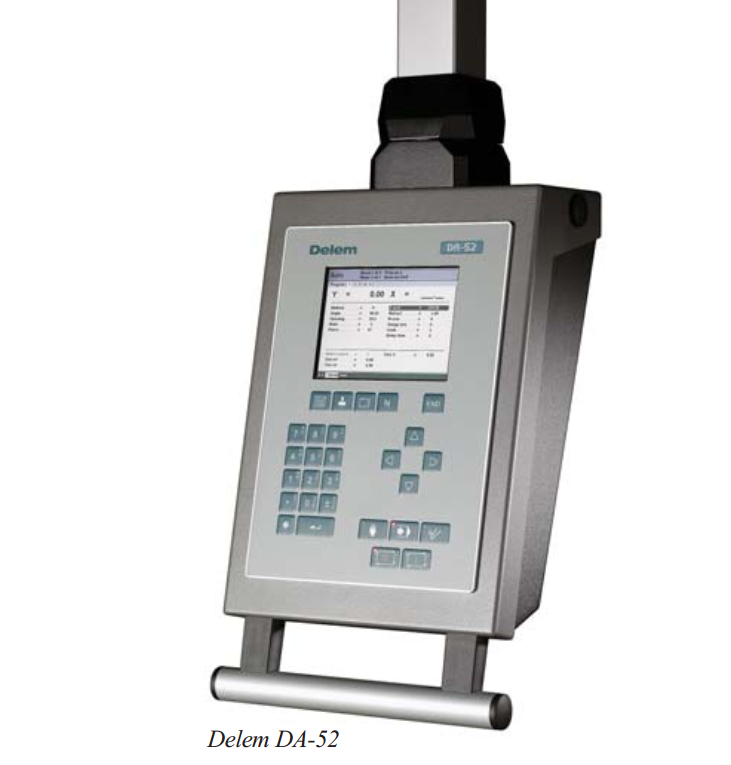

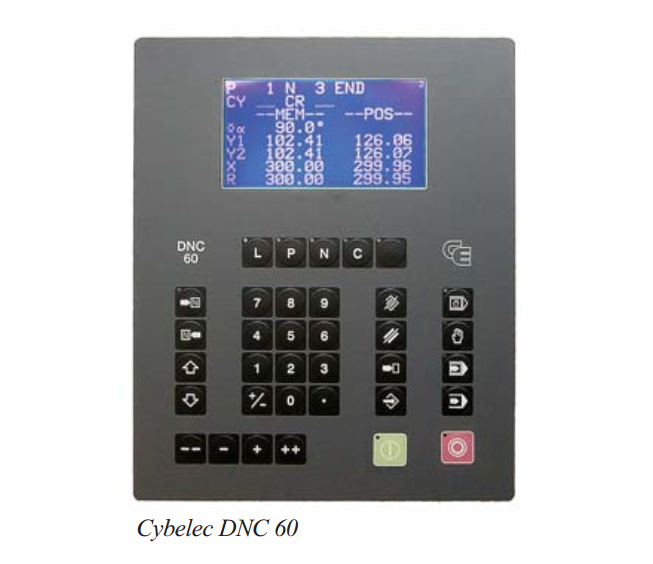

  . Delem DA52, Cybelec DNC 60 oder ESA / gv mod 2005

  . Synchronisation der Y1 + Y2-Achse mit optischen Längenmessgeräten innerhalb einer Toleranz von ± 0,005 mm

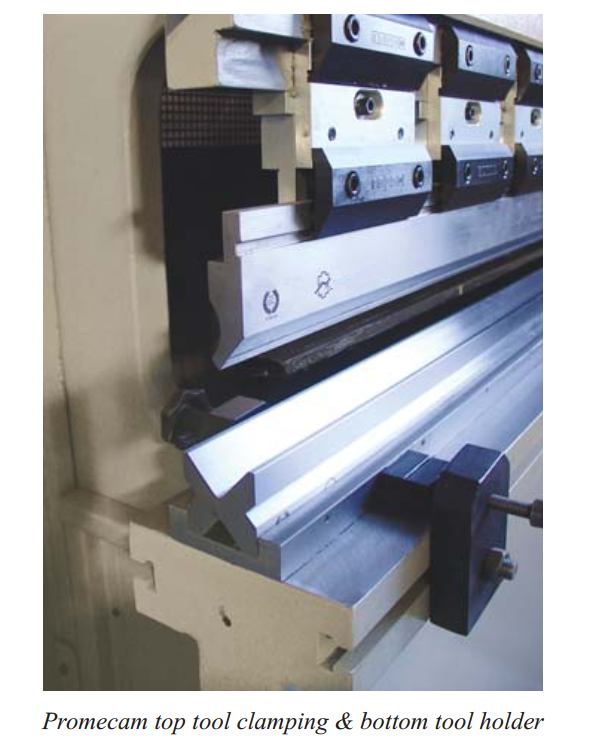

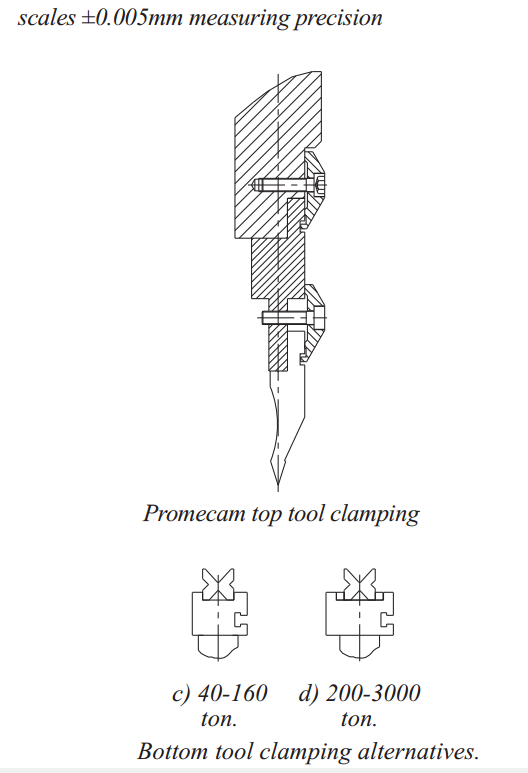

  . Amada promecam Typ Top-Werkzeughaltersysteme mit Mikro-Höhenverstellung ermöglichen einen exakten Biegewinkel bei voller Länge und während der gesamten Maschinenlebensdauer.

. Hinteranschlagsystem mit X- und / oder R-Assen, die von AC-Treibern und Servomotoren auf Linearführungen angetrieben werden

  . Original hoerbiger oder bosch-rexroth servohydrauliksysteme mit unterschiedlichen typen für unterschiedliche pressleistungen.

  . Schmaler Tisch mit T-Kanal auf einer Seite als Alternative c, d

  . Ergonomisches, schwenkbares Bedienfeld

  . Multifunktionales Fußpedal mit notwendigen Tasten.

  . Vorderradstützen (2-4) Stck. Bewegen in voller Schienenführung

  . Hinteranschlagfinger mit zwei Messstufen, eine für kurze und die andere für lange Biegetiefen.

  . Mikroeinstellmöglichkeit für exakte Parallelität der hinteren Messfinger

  . Seitenschutzgitter

  . Weltbekannte elektrische und Sicherheitskomponenten wie Telemechanique, Merlin Gerin Legrand, Siemens.

  . Automatische Indexierung aller Achsen beim ersten Start

  . Automatische Presskraftbestimmung nach Material, Blechdicke, Biegelänge und V-Öffnung des Werkzeugs.

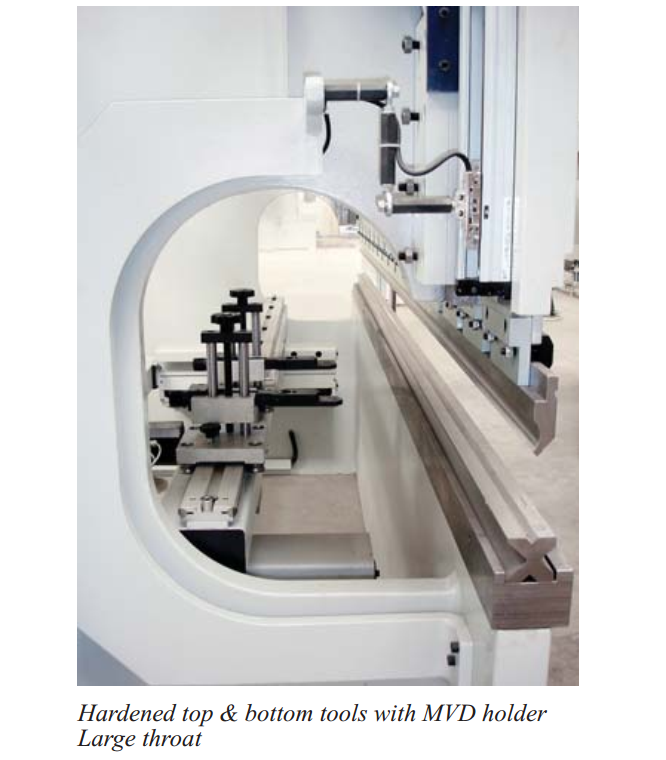

  . Gehärtetes Rolleri P97-85 Modell mit 835 mm Länge.

  . Gehärtetes Rolleri M460R-Modell mit 835 mm Länge.

  . Bedienungsanleitung
