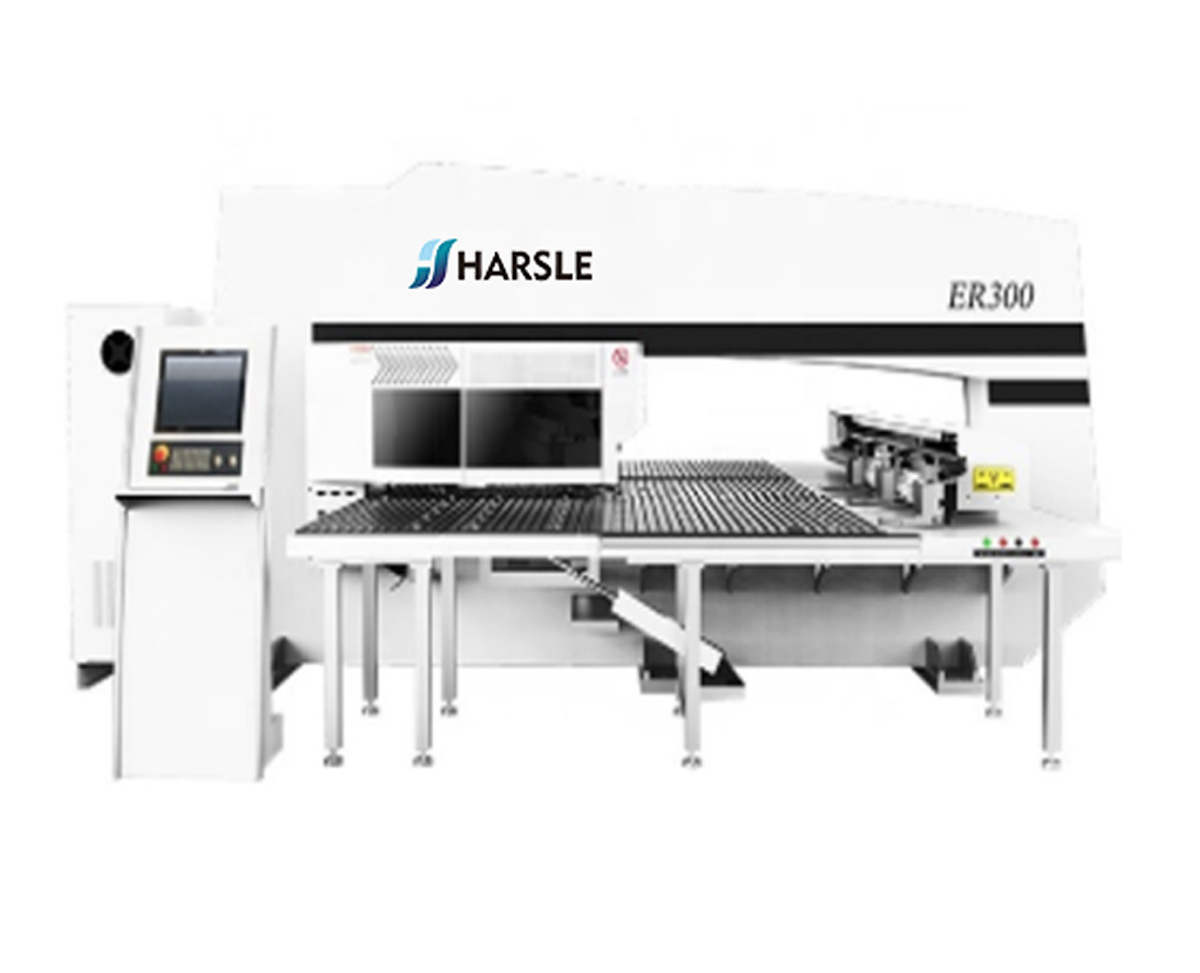

CNC-Turmstanzpresse

CNC-TurmStanzpresseist eine flexible dünne Plattenstanzausrüstung. Das Werkzeugwerkzeug arbeitet unter der koordinierten Steuerung des Steuerungssystems gemäß dem Verarbeitungsprogramm; Das Blatt wird von der Klemme festgeklemmt und vom Servomotor angetrieben. Die Übertragung der Kugelschraube bewirkt, dass das Blatt in den X- und Y-Richtungen des Arbeitbaren positioniert ist. Die Würfelachse wählt den Matrizen und Positionieren aus, wodurch der Schieber gegen das Stanzblatt des Würfels auffällt. Das Hauptantriebssystem ist für die Stanzsteuerung und die Stromversorgung des Würfels verantwortlich.

Die Hauptübertragungsformen der CNC-Turmstanzpresse sind: Mechanisches Hauptgetriebe, Servomotor Mechanische Hauptgetriebe und hydraulische Hauptgetriebe. Unter diesen ist der herkömmliche mechanische Hauptantrieb im Allgemeinen ein Flywheel-Kurbel-Schiebermechanismus, und die Reibungskupplung steuert die Bewegung und den Anschlag des Schiebers; Die traditionelle Reibungskupplung ist unterteilt in: Pneumatische Reibungskupplung und hydraulische Nasskupplung.

Bei inländischen CNC-Turmstempelpressen mit pneumatischen Reibungskupplungen beträgt die Anzahl der Schläge des Schiebers weniger als 30 Mal / min, und der tatsächliche zuverlässige Einsatz ist etwa 20 Mal / min. Die importierte CNC-Turmstanzpresse mit hydraulischer Nasskupplung verfügt über eine Schieberhubzahl von bis zu 40-mal / min. Die Turmstanzpresse verwendet eine Reibungskupplung, und die Anzahl der Schläge des Schiebers ist begrenzt, was der Grund für die ungenaue Stoppposition der Kurbelwelle mit hoher Geschwindigkeit ist. Wenn die Stoppposition der Kurbelwelle nicht korrekt ist, kann die Form nicht ausgewählt werden, und das Werkzeugmaschinen kann nicht weiterlaufen.

Pneumatische Reibungskupplung hat hohe Kupplungsgeräusche, schnelle Reibungsplattenverschleiß, häufige Einstellung von Reibungsplattenlücken, Bremsfedern anfällig für Ermüdung und Fraktur, Druckluftverbrauch ist groß, Abgas mit Ölnebel ist entladen, Reibungsenergieverbrauch und Bremsen, wenn Reibung Platten werden kombiniert Die kinetische Energie des Kurbelschiebermechanismus wird in Form von Wärmeenergie verbraucht. Die hydraulische Nasskupplung hat nicht die Mängel der pneumatischen Reibungskupplung, sondern fügt ein hydraulisches System hinzu, das eine komplizierte Struktur aufweist und teuer ist.

(1) Der gesamte Überschwungskurbel-Verbindungsstangenmechanismus des Werkzeugwerkzeugs ist immer in Bewegung, und der Schieber bewegt sich ständig auf und ab, und es gibt keinen Verlust an Kupplung und Bremsenergie, wenn die Kupplung zusammengeklappt ist. Unter dem Schieberegler befindet sich ein einfaches Blockkissen und ein Auszugsgerät. Wenn das Pad eingesetzt ist, kann er die Form schlagen, und wenn der Block zurückgezogen wird, trifft er nicht auf die Form.

(2) Der Überlastsicherheitsschutz des Werkzeugwerkzeugs nimmt den Zerkleinerungsblocktyp an, der für Demontage und Montage bequem ist. Vor dem Stempeln des Blechs kann das Gerät das Kissen schnell zurückziehen, so dass die Stanzwirkung dringend angehalten wird.

(3) Die Steuerung des Schiebereglers durch den Hauptantrieb des Werkzeugwerkzeugs ändert sich von einem Anschlag auf eine Änderung der Länge des Schiebers. Die Änderung der Länge des Schiebereglers von der kurzen bis langfristig erkennt keine Auswirkungen und Schlag auf die Form.
