7 Geheimnisse, die Sie nicht über Biege -Grundlagen wissen möchten

Arbeitsbereich der Biegermaschine: Wird zum Biegen und Bildungsbild von verschiedenen Metallblechmaterialien wie Eisen, Edelstahl, Kupfer, Aluminium usw. verwendet und als Presse verwendet, um eine einfache Formformung, Nieten, Nivellierung, Bremsbildung usw. zu vervollständigen, usw., Werkstücke Schneiden Sie die Lücken und machen andere nicht biege Bildungspixel in der Zange und verwenden dann das Klappbettmesser oder das Klappbett leicht, um sich zu beugen und auf der Klappmaschine zu bilden. Ergänzung, Pixelverarbeitung wie Zeichnen konvexer Rumpf Drücken Sie den Pad -Winkel und die Druckleitung erfolgt normalerweise auf der Klappmaschine. Mit dem Faltmaschinenster und der Klappmaschine einfache Sterbe kann die Klappmaschine die Biegung vieler Arten von Produkten vervollständigen, aber ihre Verarbeitungsgeschwindigkeit ist langsamer als die der Stanzpresse und ist für das Biegen während der Probenproduktion geeignet, einige nicht -Bende Bildung und einige Biegen während der Massenproduktion.

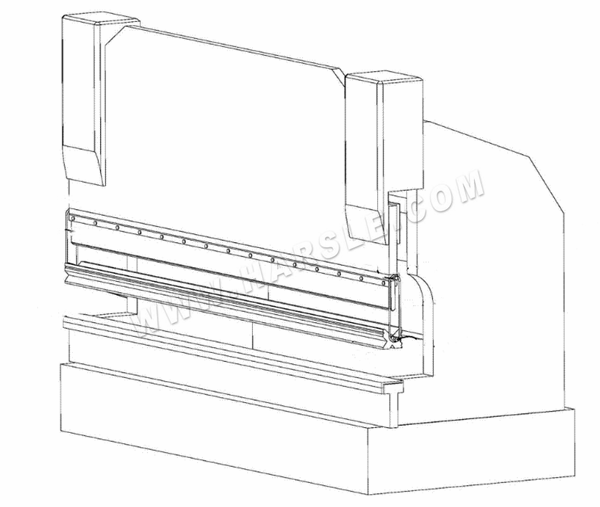

1. Das Arbeitsprinzip der Biegermaschine

Die oberen und unteren Formen sind jeweils auf den oberen und unteren Arbeitsabläufen des Faltbetts fix Das Blatt.

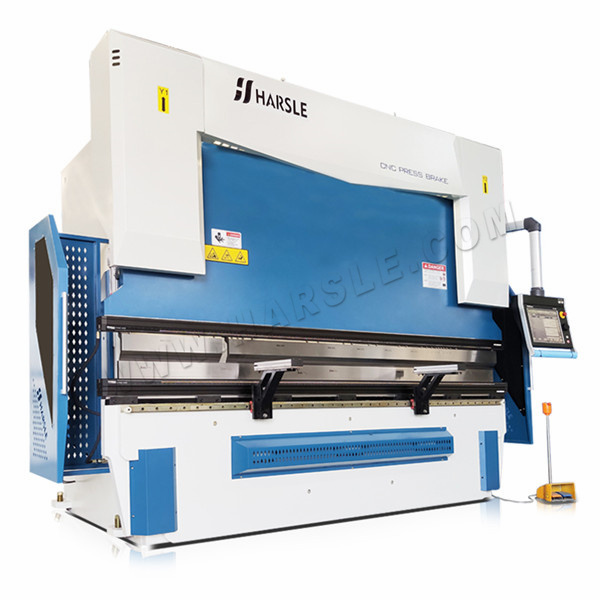

2. Die Struktur der Biegermaschine

Die Biegermaschine besteht aus vier Teilen:

● Mechanische Abteilung

● Elektrischer Teil

● Hydraulischer Teil

● NC Electrical Control Teil.

3. Es gibt zwei Bewegungsweisen der Biegermaschine:

● Aufwärtsbewegungstyp: Der untere Arbeitstisch bewegt sich nicht und der obere Schieberegler wird abgesenkt, um Druck zu realisieren.

● Abwärtsbewegungstyp: Die obere Maschinentabelle ist festgelegt und die untere Tabelle wird erhöht, um Druck zu realisieren.

4. Die Grundprinzipien der Biegeprozesssequenz:

● Biegen Sie von innen nach außen.

● Biegen Sie von klein bis groß.

● Biegen Sie zuerst spezielle Formen und biegen Sie dann allgemeine Formen.

● Nachdem der erstere Prozess gebildet wurde, wird der nachfolgende Prozess nicht beeinflusst oder beeinträchtigt.

5. Der Zweck der Biegermaschine:

Ziehen Sie konvexe Rümpfe, drückende Füße, bilden sich selbst tippende Knospen, Pressen von Linien, Drucken, Nieten, Nieten elektrostatische Führungsschienen, Drücken von Bodenschildern, Zeichnen von Löchern, Nieten, Abflachung, dreieckige Verstärkung usw.

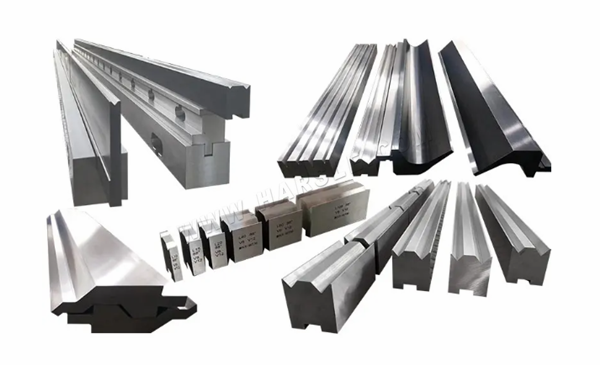

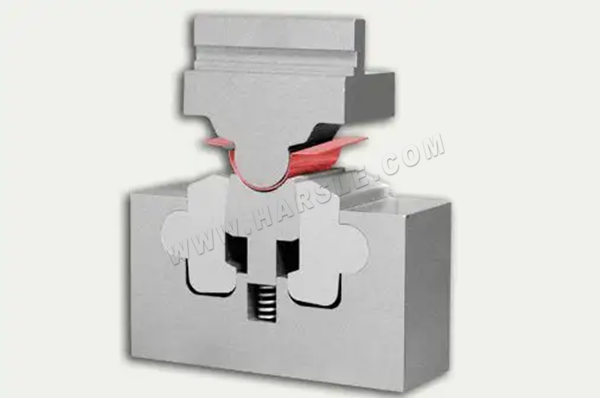

6. Grundkenntnisse der oberen und unteren Sterbe der Biegermaschine:

● Obermiederung: Auch als Faltmesser bekannt.

● unterer Würfel, auch als V Groove bekannt.

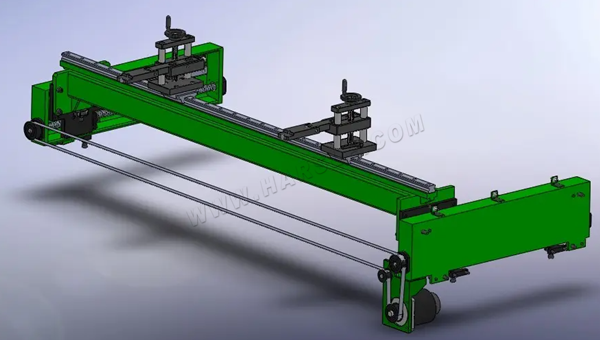

7. Biegemaschine Rückenmessgerät

Typen: Gewöhnlicher Typ, langer Doppelpunkttyp, kurzer Doppelpunkttyp, verlängerter Typ, Dichtungsart, Einzelpunkttyp, Point-on-Position-Typ im Material und Position-on-Position-Typ auf der inneren Oberfläche von das Material.

Wirkung:

● Gewöhnliche Rückstock:

Die Gesichtsposition wird für die Position des Werkstücks Endgesicht und der linken und rechten seitlichen Positionierung des Werkstücks verwendet. Die Punktposition wird für die Position von zwei oder mehr Punkten des Werkstücks verwendet und kann auch für eine Punktposition verwendet werden.

● Langes Doppelpunkt -Rückenmessgerät:

Positionsbiegung von Arbeiten mit kleiner Breite. Auch wenn die Rücksitze nahe beieinander liegen, besteht immer noch ein 70-mm-Lücken zwischen den vorderen und hinteren Messgeräten, und das hintere Messgerät kann den vorderen Spalt auf 10 mm reduzieren: Vermeiden Sie Grat und lehnen Einstellungsfunktion, aber der Anpassungsbereich ist hauptsächlich für Ruhestaten mit kleiner Breite betroffen: Die Basisoberfläche hat auch die Nacheinstellungsfunktion.

● Kurzes Doppelpunkt -Back -Messgerät

Die grundlegende Funktion ist die gleiche wie die lange Doppelpunkt-Heckeinstellung, aber der Anwendungsbereich ist unterschiedlich und kann für die Positionierung kürzerer Werkstücke verwendet werden.

● Verlängern Sie das hintere Messgerät

Verwenden Sie die erweiterte Funktion, um die indirekte Positionierung kleiner oder negativer Größen durchzuführen.

● Dichtung zurück

Es wird für den kleinen Biegesitz verwendet. Im Allgemeinen benötigt der kleine Biegesitz eine Dichtung, um zu verhindern, dass der obere Würfel zerkleinert wird. Wenn die Dichtung jedoch zugesetzt wird, ist die Dichtung leicht zu betreiben, was den sicheren Betrieb beeinflusst. wirkt als Dichtung.

Verwendung: Installieren Sie mit dem hervorstehenden Teil nach unten: Unterstützen Sie das Werkstück in großer oder umgekehrter Position. Beim Biegen großer Größe müssen zwei Personen im Allgemeinen in die Werkzeugmaschine greifen, um das Werkstück in Position zu greifen, was extrem unsicher und instabil ist. Mit der Rückanzeige kann das Werkstück unterstützt werden und von einer einzelnen Person betrieben werden.

● Einzelpunkt -Back -Anzeige

Es wird für die Positionierung der langen Seite der Multi-Burr-Oberfläche verwendet, um die Biegegenauigkeit zu verbessern. Es wird für die linke und rechte Positionierung des Werkstücks verwendet, da die Ebene des Basiskörpers mit der des normalen Hintermesser Der vorspringende Teil kann für die linke und rechte Positionierung des Werkstücks verwendet werden

● Die Rückanzeige nach dem Punkt im Material ist positioniert. Da der Vorsprung des Rückstandes aus der Rückanzeige ragt und sich auf eine andere Ebene erstreckt, kann es für die Position des kleinen quadratischen Lochs im Werkstück verwendet werden.

● Die innere Oberfläche des Materials hat eine hervorstehende Struktur am oberen Ende des Rückstandes. Diese hervorstehende Ebene ist mit der Basisebene bündig und die Breite nur 1/3 des Grundkörpers. Dieser Punkt kann verwendet werden für: schmale Schlitze mit einer Breite, die kleiner als die normale Post -Gauge -Breite ist. ; Klemmen Sie seinen hervorstehenden Teil nach unten, der für die direkte Positionierung von In-Materials-Biegung verwendet werden kann; Der beste anpassungsfähige Bereich: Die interne Biegebreite ist größer als 20, aber weniger als 150 mm; Es kann auch für eine kleine Oberflächenpositionierung mit unregelmäßigen Außenkanten verwendet werden.
