2 Geheimnisse, die Sie nicht über die Leveler -Maschine kennen

Die Nivellierungsmaschine besteht darin, die ungleiche Metallplatte durch die obere und untere Walzen zu drücken, um die Dicke des Streifens oder der Platte zu drücken, um einen vollständigen Effekt zu erzielen.

1. Produktverbrauch:

Eine Nivellierung Maschine ist eine Maschine, mit der die Oberfläche eines Objekts ausgeführt wird. Level werden häufig verwendet, um die Oberfläche von Metallplatten oder Betonstraßen zu nivellieren.

2.Produkttyp:

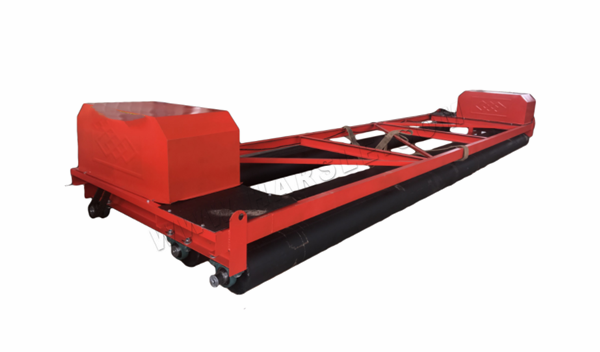

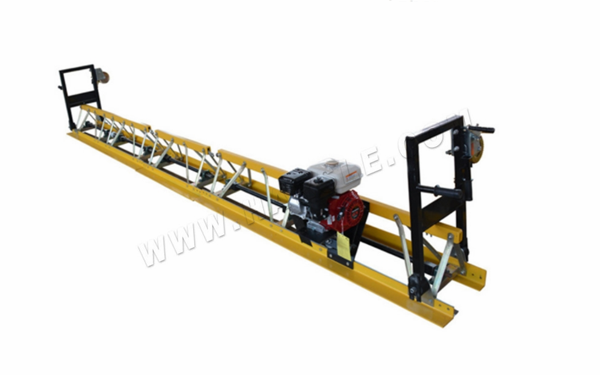

Drei Roller -Leveling -Maschine:

Zementbeton-Bürgersteig-Drei-Roller-Welleneinheit Konstruktion ist eine verbesserte Technologie für kleine Maschinen. Der Bauprozess ist mäßig mechanisiert, hat weniger Geräteinvestitionen und ist leicht zu meistern. Es wird hauptsächlich für den Bau einer mittel- und niedriggradigen Straßenzementbetonpflaster oder der Renovierung von Straßenzemien und einer kleinen Anzahl von lokalen Platten wie zerbrochenen Platten und gebrochenen Platten auf dem Betonpflaster verwendet. Der Betrieb der Drei-Roller-Maschine ist relativ einfach, die Anforderungen an Technologie und Management sind jedoch höher. Um die Anforderungen der Smoothess und des Verschleißwiderstandes der Straßenoberfläche zu erfüllen, muss die Installationsqualität der Schalung, die Stoffkontrolle sowie die Pflastungs- und Nivellierung von Drei-Roller-Maschinen gestärkt werden. Der Bau der Drei-Roller-Einheit eignet sich besser für den Bau der mittleren und minderwertigen Straßen meines Landes und des Zementbetonstichs von County- und Township Highways, insbesondere in den letzten Jahren, der Trend, die Drei-Roller-Einheit nach und nach allmählich zu nutzen Ersetzen Sie den Bau kleiner Maschinen und Werkzeuge.

Parameter:

Die wichtigsten technischen Parameter der Drei-Roller-Leveling-Maschine sollten die Anforderungen der folgenden Abbildung erfüllen. Die Drei-Roller-Pflaster- und Nivellierungsmaschine wird durch den Durchmesser der Welle in Modelle unterteilt, und die Spezifikationen werden von der Länge der Welle unterteilt, und die Spezifikationen sollten gemäß der Pflastersteine ​​bestimmt werden.

Wenn die Plattendicke mehr als 200 mm beträgt, sollte eine Walze mit einem Durchmesser von 168 mm verwendet werden. Eine Rolle mit einem Durchmesser von 219 mm kann für Brückendeckspflaster oder eine Straße mit einer kleineren Dicke verwendet werden. Aus Sicht der Abflachung der Mischung ist ein größerer Wellendurchmesser vorteilhafter; Aus der Sicht der effektiven Verdichtungstiefe ist ein kleinerer Wellendurchmesser vorteilhafter. Der Durchmesser der Welle ist hauptsächlich 168 mm, 219 mm und 240 mm. Die Verwendung eines größeren Wellendurchmessers weist eine höhere Konstruktionseffizienz und eine bessere Flachheit auf, aber die Oberflächenschlammung ist leichter zu trennen und die Aufschlämmung ist dünner. Die Verwendung eines kleineren Wellendurchmessers hat einen besseren Aufhebungseffekt, aber die Welle ist leicht zu verformen, daher sollte der Korrektur die Aufmerksamkeit geschenkt werden. Im Allgemeinen sollte die Achslänge 600 ~ 1200 mm länger sein als die Straßenbreite.

Die Rotationsgeschwindigkeit der vibrierenden Welle des Drei-Roller-Pflasters sollte nicht größer als 380r/min sein. Die Rotationsgeschwindigkeit der vibrierenden Welle beträgt 300R/min und 380R/min. Im Allgemeinen sollte eine geringere Geschwindigkeit verwendet werden, um ein effektives Klopfen und Aufschlämmen zu gewährleisten. . Die Schwingungsleistung sollte größer als 7,5 kW sein; Die maximale Fahrgeschwindigkeit der Antriebswelle sollte nicht größer als 13,5 m/min sein und die Antriebsleistung sollte nicht weniger als 6 kW betragen. Stellen Sie sicher, dass die vibrierende Welle und die Antriebswelle genügend Leistung haben, um den Widerstand der Mischung und die Vorlage zu überwinden, um die Funktionen von Pflasterung, Vibrationsverdichtung und Nivellierung zu erreichen. Die Drei-Roller-Leveling-Maschine gehört im Wesentlichen zur Transformationsform kleiner Maschinen. Es kombiniert die vibrierenden Strahlen und Walzen während des Bauwerks kleiner Maschinen und installiert sie auf der Ausrüstung mit treibenden Kraftwellen. Daher kann die Drei-Roller-Levelmaschine allein beim Bau hochwertiger Straßen die Schwingung und Kompaktheit des Bürgersteigbetons im unteren Teil des Panels nicht garantieren und muss mit einer dichten Reihe von Vibratoren für den Bau ausgestattet sein.

Vibrator und Vibrationsstrahl:

Wenn Sie Betonplatten mit einer Drei-Roller-Einheit ebnen, muss es mit einem mit einer Plug-In-Vibrator-Gruppe ausgestatteten Vibrator vom Zeilen ausgestattet sein. Der Vibrator hat die Form der Installation nur einer Reihe von Vibrationsstäben oder gleichzeitig mit Hilfspflaster ausgestattet. Die Form des Schabers der Schnecke und des Kiefernseitensteuerung. Im Allgemeinen sollte ein mit einem Spiralverteiler ausgestattetes vibrierender vibrierender Vibrator-Vibrationsbett und eines losen Seitensteuerschabers verwendet werden, und es hat eine automatische Gehfunktion.

Der Einfügungsvibrationstyp -Vibrator ist für dicke Straßen geeignet. Der eingebaute Motorins-Vibrator kann verwendet werden. Die Schwingungsfrequenz kann zwischen 50 ~ 200 Hz ausgewählt werden. Wenn die Paneldicke groß ist und der Einbruch niedrig ist, kann sie verwendet werden. Verwenden Sie eine hochfrequente Vibrationsstange über 100 Hz. Die vibrierende Stange wird durch den Durchmesser der Stange in Modelle unterteilt. Der Durchmesser der Vibrationsstange beträgt im Allgemeinen 50-100 RAM, und der effektive Wirkradius beträgt im Allgemeinen das 4- bis 10-fache des Durchmessers der Vibrationsstange. Je größer der Durchmesser ist, desto größer ist der wirksame Wirkradius und desto größer der Betonschlag, desto größer ist der wirksame Wirkradius. Der Abstand sollte nicht größer als das 1,5 -fache des wirksamen Wirkungsradius und nicht mehr als 500 mm sein.

Wenn die Fahrbahndicke des Brückendecks weniger als 150 mm beträgt, kann der vibrierende Strahl verwendet werden. Die vibrierende Frequenz kann 50 ~ 100 Hz betragen, und die vibrierende Beschleunigung kann 4 ~ 5 g betragen (G ist die Beschleunigung aufgrund der Schwerkraft).

Stange Stange Insertion Machine und andere Hilfsausrüstung für Bauwesen:

Bei der Pflasterung einer zweispurigen Straßenoberfläche ist die Spurstabeinbereitungsmaschine ein spezielles Gerät zum Einfügen von Spurstangen in die mittlere Längsnähte. Wenn Sie jeweils eine zweispurige Straßenoberfläche ebnen, sollte sie mit einer Längsnähtestabeinsatzmaschine ausgestattet und mit einer Einstellungsvorrichtung für Einstellungsstangenabstandsanlagen für Insertie-Tiefen ausgestattet sein.

Unterstützende Anforderungen für das Mischen der Produktionskapazität:

Ein Betonmixer mit ausreichender Produktionskapazität sollte ausgewählt werden, um dem Pflasterstand der Drei-Roller-Einheit zu entsprechen. Die Drei-Roller-Pflastungs- und Nivellierungsmaschine hat eine hohe Konstruktionskapazität. Die Drei-Roller-Pflastungs- und Nivellierungsmaschine mit einer Pflasterbreite von 8,5 m hat eine Pflasterkapazität von 90 ~ 120 m3/h. Wenn eine Mischstation, die aus mehreren Mischern besteht der Bau. Daher ist es am besten, einen Mixer mit einer großen Ausgabe von 90 ~ 120 m3/h zu wählen, um den Ausgang und die gleichmäßige Stabilität des Betongemisches zu gewährleisten.

Prozessablauf:

Der Pflasterbauprozess der Drei-Roller-Einheit: Stoff, eine dichte Schwingungsreihe, Zugstabinstallation, manuelles Vorschub, Drei-Roller-Wellenniveau, eine (Vakuumdehydration), Finishing, Finishing, alle Nähte, Härten, eine (hart Groove), ein Verschachteln.

Der Bauprozess der Drei-Roller-Einheit ähnelt dem Bau kleiner Maschinen. Es gibt zwei Unterschiede: Eine besteht darin, einen Zeilenvibrator anstelle einer handgehaltenen Vibrationsstange zu verwenden; Das andere besteht darin, den zweistufigen Prozess des Vibrationsstrahls und der Rollen in einen Schritt einer Drei-Roller-Leveling-Maschine zu kombinieren. Während der Konstruktion der Drei-Roller-Einheit können der echte schmale Entwässerungsprozess und die Hardruten verwendet werden, um den Verschleiß und den Schlupfwiderstand der Oberfläche zu gewährleisten.

Stick -Leveling -Maschine:

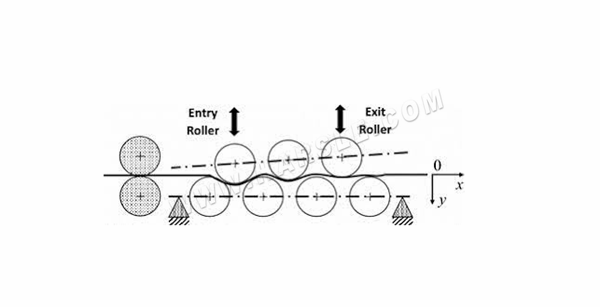

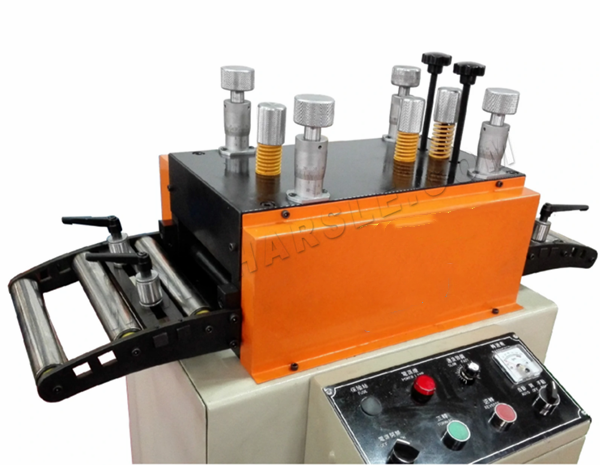

Für Plattenstahl -Glättung können Sie einen Roller Leveler verwenden (siehe Abbildung 2). Die Sieben-Roller-Plattenstahl-Leveling-Maschine gilt nicht mehr als 3,2 m und eine Dicke von nicht mehr als 32 mm.

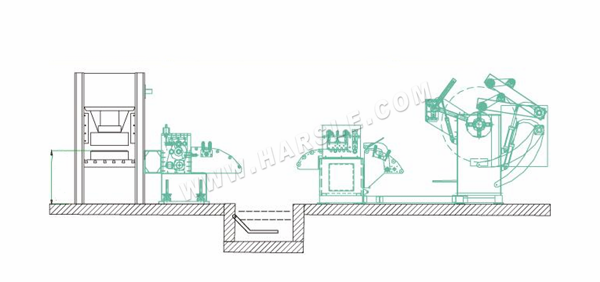

Maschinenlayout:

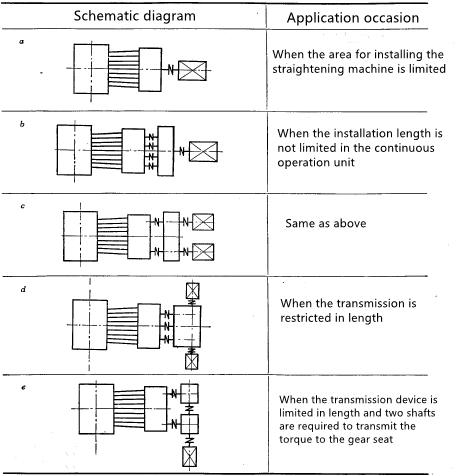

Die Anordnung des Maschinenzugs bezieht sich auf die Gesamtanordnung des Motors, des Übertragungsgeräts und der Arbeitsmaschinenbasis. Es hängt vom Layout der Geräte in der Werkstatt, dem Bereich ab, in dem der Leveler installiert ist, und das Layout des Übertragungsgeräts. Abbildung 3 ist ein schematisches Diagramm mehrerer typischer Maschinenzuglayouts.

Abbildung A ist die einfachste Anordnung im Maschinenzug. Das Drehmoment wird vom Motor über den kombinierten Reduzierer vom Motor über die Arbeitsrolle übertragen. Da der Reduzierer und der Gangsitz in einer Schachtel gelegt werden, ist die Anordnung des Maschinenzugs kompakt und der Bodenraum klein. Die Struktur des kombinierten Reduzierers ist jedoch komplizierter.

Abbildung B ist das Anordnungsformular, bei dem der Motor den Zahnradsitz durch den Reduzierer treibt und der Gangsitz die Arbeit durch mehrere Ausgangswellen treibt. Die Struktur des Reduzierungs- und Gangsitzes in dieser Anordnung ist einfacher, aber die Länge des Maschinenzugs ist länger. Wenn die Motorleistung 60 bis 80 Kilowatt überschreitet, wird sie normalerweise von zwei Motoren angetrieben (Abbildung 3C). Dies macht nicht nur die Last des Reduzierers gleichmäßig, sondern verkürzt auch die Länge des Maschinenzugs. Im Allgemeinen überschreitet die Gesamtbreite des Maschinenzugs in dieser Anordnung die Breite der Arbeitsmaschinenbasis nicht, weshalb sie für die Anordnung in einem kontinuierlichen Maschinensatz geeignet ist.

Zusätzlich zu den Vorteilen von Fig. 1 und 2. 3B und C, Abb. 3D hat auch den Vorteil einer kürzeren Gesamtlänge des Zuges, aber diese Anordnung erfordert die Verwendung eines komplizierteren Kegelausrüstungsabbaues.

Abbildung E ähnelt Abbildung 3D, verwendet jedoch einen kugelförmigen Wurmgetriebe. Im Allgemeinen wird diese Anordnung nur verwendet, wenn der Gangsitz zwei Eingangswellen verwenden muss, die weit voneinander entfernt sind. Der in den Abbildungen 3D und E gezeigte Maschinenzug hat eine große Breite und wird nur verwendet, wenn die Maschinenzuglänge begrenzt ist.
