11 wichtige Punkte zum Motor (Hinweis für Ingenieure)

Ein Motor bezieht sich auf ein elektromagnetisches Gerät, das die Umwandlung oder Übertragung von elektrischer Energie gemäß dem Gesetz der elektromagnetischen Induktion realisiert.

Aufteilung:

1. .Divideen nach der Art der Arbeitenleistung: Sie kann in DC -Motoren und Wechselstrommotoren unterteilt werden.

2. Gemäß der Struktur und dem Arbeitsprinzip kann es in DC -Motoren, asynchrone Motoren und synchrone Motoren unterteilt werden.

3. Gemäß dem Start- und Betriebsmodus kann er in den kondensatorstart-einphasigem asynchronem Motor, den kondensator-operativen einphasigen asynchronen Motor, einen kondensellischen einphasigen Asynchronmotor und ein einphasige einphasige einphasige motor unterteilt werden .

4. Nach diesem Zweck kann es in den Antriebsmotor und den Steuermotor unterteilt werden.

5. Gemäß der Struktur des Rotors kann es in Käfiginduktionsmotor und Wundrotorinduktionsmotor unterteilt werden.

6. Nach der Betriebsgeschwindigkeit kann es in Hochgeschwindigkeitsmotoren, Low-Speed-Motoren, Motoren mit konstanter Geschwindigkeit und Geschwindigkeitsreguliermotoren unterteilt werden. Motoren mit niedriger Geschwindigkeit werden in Zahnradreduktionsmotoren, elektromagnetische Reduktionsmotoren, Drehmomentmotoren und synchrone Motoren mit Klauenpolfen unterteilt.

Zusätzlich zu den Motoren mit konstanter Geschwindigkeit, stufenlosen Motoren mit konstanter Geschwindigkeit, die Variablengeschwindigkeitsmotoren und stufenlose variable Geschwindigkeitsmotoren stufen, können auch Motoren der Geschwindigkeitsregulierung in elektromagnetische Geschwindigkeitsregulierungsmotoren, DC-Geschwindigkeitsregulierungsmotoren, variable Frequenzgeschwindigkeitsregulierung unterteilt werden Motoren und Schalter Relugensgeschwindigkeitsmotor.

Die Rotorgeschwindigkeit des synchronen Motors hat nichts mit der Größe der Last zu tun und behält immer die Synchrongeschwindigkeit bei.

Gleichstromart:

Das Arbeitsprinzip des Gleichstromgenerators besteht darin, die in der Ankerspule induzierte abwechselnde elektromotive Kraft in eine DC -Elektromotivkraft zu konvertieren, wenn sie vom Kommutator und der Kommutierungswirkung der Bürste aus dem Bürstenende gezogen wird.

Die Richtung der induzierten elektromotiven Kraft wird gemäß der rechten Regel bestimmt.

Arbeitsprinzip:

Die Richtung der Kraft des Leiters wird durch die linke Regel bestimmt. Dieses Paar elektromagnetische Kräfte bilden einen Moment, der auf den Anker wirkt. Dieser Moment wird als elektromagnetisches Drehmoment in einer rotierenden elektrischen Maschine bezeichnet. Die Richtung des Drehmoments ist gegen den Uhrzeigersinn, um den Anker gegen den Uhrzeigersinn zu drehen. Wenn das elektromagnetische Drehmoment das Widerstandsdrehmoment am Anker überwinden kann, kann sich der Anker gegen den Uhrzeigersinn drehen.

Elektromagnetisch:

Der elektromagnetische Gleichstrommotor besteht aus Statorstangen, Rotor, Kommutator, Bürsten, Gehäuse, Lagern usw. Der Statorpol des elektromagnetischen Gleichstrommotors besteht aus Eisenkern- und Feldwicklung. Gemäß den verschiedenen Anregungsmethoden kann es in Serie-aufgelieferte DC-Motoren, shunt-erregte DC-Motoren, getrennte DC-Motoren und zusammengesetzte DC-Motoren unterteilt werden. Aufgrund unterschiedlicher Anregungsmethoden sind auch die Gesetze des Statormagnetpolflusses unterschiedlich.

DC:

Die Anregungsmethode des DC -Motors bezieht sich auf das Problem, wie die Anregungswicklung Strom liefert und die Magnetomotivkraft der Anregung erzeugt, um das Hauptmagnetfeld zu etablieren. Nach verschiedenen Anregungsmethoden können Gleichstrommotoren in die folgenden Typen unterteilt werden.

Permanenter Magnettyp:

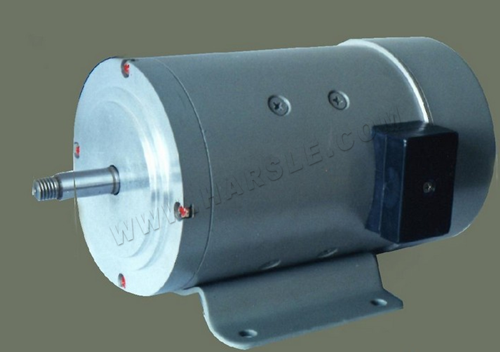

Permanente Magnet -DC -Motoren bestehen auch aus Statorstangen, Rotoren, Bürsten, Schalen usw. Die Statorstangen verwenden dauerhafte Magnete, einschließlich Ferrit, Alnico, NDFEB und anderen Materialien. Nach seiner Struktur kann es in Zylindertyp und Fliesentyp unterteilt werden. Der größte Teil des in VCRs verwendeten Stroms sind zylindrische Magnete, während die meisten Motoren, die in elektrischen Werkzeugen und Automobil -Elektrogeräten verwendet werden, spezielle Blockmagnete verwenden.

Asynchroner Motor:

Synchronmotor:

Ein synchroner Motor ist ein häufiger Wechselstrommotor wie ein Induktionsmotor. Das Merkmal ist: Während des stationären Betriebs besteht eine konstante Beziehung zwischen der Rotorgeschwindigkeit und der Gitterfrequenz N = NS = 60F/P, und NS wird zur synchronen Geschwindigkeit. Wenn sich die Frequenz des Leistungsnetzes nicht ändert, ist die Geschwindigkeit des synchronen Motors im stationären Zustand unabhängig von der Größe der Last konstant. Synchronmotoren werden in synchrone Generatoren und synchrone Motoren unterteilt. Die Wechselstrommaschinen in modernen Kraftwerken sind hauptsächlich synchrone Motoren.

Getriebe Motor:

Der Getriebemotor bezieht sich auf den integrierten Körper des Reduzierers und des Motors. Diese Art von integriertem Körper kann auch häufig als Zahnradmotor oder Getriebemotor bezeichnet werden. Normalerweise von einem professionellen Reduzierhersteller integriert und zusammengestellt, wird es als komplettes Set geliefert. Getriebe Motoren werden in der Stahlindustrie, der Maschinenindustrie usw. häufig eingesetzt. Der Vorteil einer Getriebemotor besteht darin, das Design zu vereinfachen und Platz zu sparen.

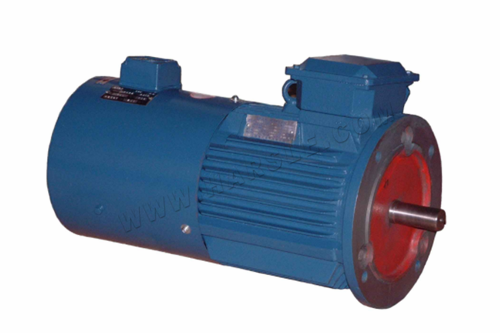

Wechselrichtermotor:

Die Frequenzkonvertierungstechnologie verwendet tatsächlich das Prinzip der Motorsteuerung, um den Motor über den sogenannten Frequenzwandler zu steuern. Der für diese Art von Steuerung verwendete Motor wird als variabler Frequenzmotor bezeichnet.

Zu den häufigen variablen Frequenzmotoren gehören: dreiphasige asynchrone Motoren, DC-bürstenlose Motoren, Wechselstrombrustlessmotoren und schalte Reluktanzmotoren.

Linearer Motor:

Die traditionelle \"rotierende Motor + Kugelschraube \" -Futterübertragungsmethode auf der Werkzeugmaschine ist durch seine Struktur begrenzt und es ist schwierig, durch Durchbruchsverbesserungen bei der Futtergeschwindigkeit, der Beschleunigung, der schnellen Positionierungsgenauigkeit usw. zu erzielen, die sich nicht mehr erfüllen können Die Anforderungen an das Schneiden von Ultrahochgeschwindigkeiten. , Ultra-Prescision-Bearbeitung stellt höhere Anforderungen an die Servoleistung des Werkzeugmotor-Futtermittelsystems. Der lineare Motor wandelt direkt elektrische Energie in mechanische Energie in linearer Bewegung um, ohne dass der Transmissionsvorsprung des Intermediate -Umwandlungsmechanismus. Es hat die Vorteile von großem Startschub, hoher Getriebesteifigkeit, schnell dynamischer Reaktion, hoher Positionierungsgenauigkeit und unbegrenzter Schlaganfalllänge. Im Werkzeugmotor -Futtersystem besteht der größte Unterschied zwischen dem Direktantrieb des linearen Motors und dem ursprünglichen Drehmotor darin, dass die mechanische Getriebeverbindung vom Motor zum Arbeitsteller beseitigt wird und die Länge der Futtermittelkette des Werkzeugwerkzeugs verkürzt wird bis Null. Die Übertragungsmethode wird auch als \"Zero Transmission\" bezeichnet. Aufgrund dieser Methode \"Null Transmission \" ist es präzise, ​​die Leistungsindikatoren und Vorteile bringt, die nicht durch die ursprüngliche rotierende Motorantriebsmethode erreicht werden können.

Der Hauptzweck:

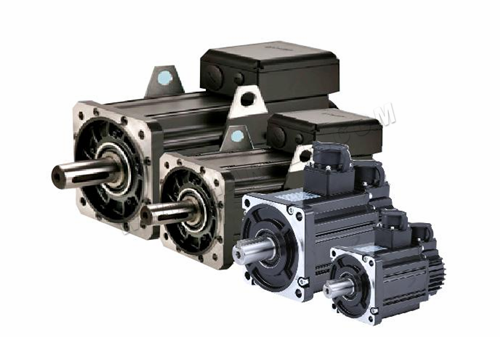

1. Servomotor

Servomotoren werden in verschiedenen Steuerungssystemen häufig eingesetzt. Sie können das Eingangsspannungssignal in einen mechanischen Ausgang auf der Motorwelle umwandeln und die gesteuerten Komponenten ziehen, um den Steuerzweck zu erreichen.

Servomotoren werden in einen Gleichstrom- und Wechselstrom unterteilt. Die frühesten Servomotoren sind allgemeine Gleichstrommotoren. Wenn die Kontrollgenauigkeit nicht hoch ist, werden allgemeine Gleichstrommotoren als Servomotoren verwendet. Strukturell gesehen ist ein Gleichstrom-Servomotor ein DC-Motor mit geringer Leistung, und seine Anregung wird hauptsächlich an der Ankerkontrolle und der Magnetfeldkontrolle angewendet, aber normalerweise wird die Ankerregelung angewendet.

2. Trittmotor

Schrittmotoren werden hauptsächlich im Bereich der Herstellung von CNC -Werkzeugmaschinen verwendet. Da Trittmotoren keine A/D -Umwandlung erfordern und digitale Impulssignale direkt in Winkelverschiebungen umwandeln können, wurden sie immer als die idealsten Aktuatoren für CNC -Werkzeugmaschine angesehen.

Zusätzlich zur Anwendung auf CNC -Werkzeugmaschinen kann der Schrittmotor auch in anderen Maschinen wie dem Motor im automatischen Feeder als Motor des allgemeinen Diskettenlaufwerks verwendet werden und kann auch in Druckern und Plotter verwendet werden.

3. Drehmomentmotor

Drehmomentmotoren haben die Eigenschaften von niedriger Geschwindigkeit und hohem Drehmoment. Im Allgemeinen werden in der Textilindustrie häufig Wechselstrommotoren verwendet, und ihr Arbeitsprinzip und ihre Struktur sind die gleichen wie die von einphasigen asynchronen Motoren.

4. Umschaltungsmotor ausgeschaltet

Der Motor für den Umschaltungsbilanz ist eine neue Art von Geschwindigkeitsregulierungsmotor mit einer extrem einfachen und stabilen Struktur, kostengünstigen und exzellenten Geschwindigkeitsregulierungsleistung. Es ist ein starker Konkurrent traditioneller Kontrollmotoren und verfügt über ein starkes Marktpotential.

5. bürstenloser Gleichstrommotor

Der bürstenlose Gleichstrommotor verfügt über gute mechanische Eigenschaften und Einstellungseigenschaften Linearität, breiter Geschwindigkeitsbereich, langer Lebensdauer, einfache Wartung, geringes Geräusch und es gibt keine Reihe von Problemen, die durch Bürsten verursacht werden. Daher hat diese Art von Motor viel Kontrolle in der Kontrolle System. Große Anwendung.

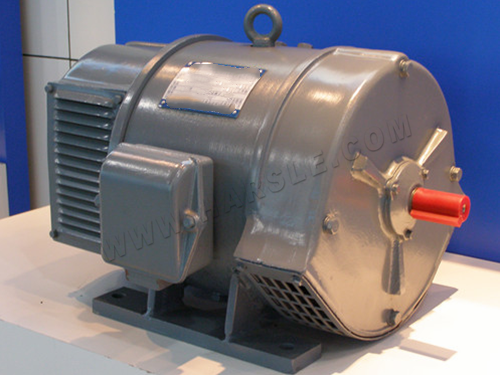

6. DC -Motor

DC -Motoren haben die Vorteile einer guten Geschwindigkeitsregulierungsleistung, einfacher Start und der Möglichkeit, unter Last zu beginnen. Daher werden DC -Motoren immer noch weit verbreitet, insbesondere nach dem Auftreten von Thyristor DC -Stromversorgungen.

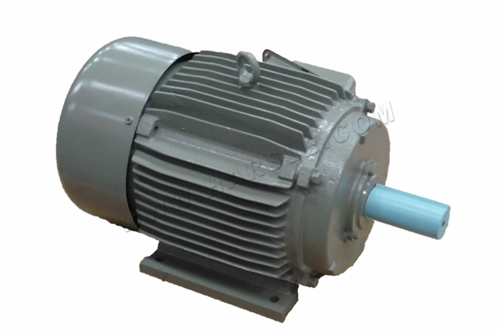

7. Induktionsmotor

Der asynchrone Motor hat die Vorteile einfacher Struktur, bequemer Herstellung, Verwendung und Wartung, zuverlässiger Betrieb, geringer Qualität und niedrigen Kosten. Asynchrone Motoren werden häufig zum Antrieb von Werkzeugmaschinen, Wasserpumpen, Gebläsen, Kompressoren, Hebezeugen, Bergbaumaschinen, leichten Maschinen, landwirtschaftlichen und Seitenlinienprodukten sowie Verarbeitungsmaschinen sowie die meisten industriellen und landwirtschaftlichen Produktionsmaschinen, Haushaltsgeräte und medizinische Geräte verwendet.

Es gibt viele Anwendungen in Haushaltsgeräten wie elektrische Ventilatoren, Kühlschränke, Klimaanlagen, Staubsauger usw.

8. Synchronmotor

Synchronmotoren werden hauptsächlich in großen Maschinen wie Gebläsen, Wasserpumpen, Kugelmühlen, Kompressoren, Rollmühlen sowie kleinen und Mikroinstrumenten oder als Kontrollkomponenten verwendet. Unter ihnen ist der dreiphasige Synchronmotor sein Hauptkörper. Darüber hinaus kann es auch als Tuning -Kamera verwendet werden, um dem Netz induktive oder kapazitive Blindleistung zu liefern.
